X A/B P-D气动薄膜低温单座调节阀
一、概述
X A/B P-D气动薄膜低温单座调节阀是XTPH动单座调节阀和XTPM气动套筒单座调节阀的一种变型产品,由气动簿膜多弹簧执行机构和能耐低温的单座阀组成。
主要特点:
1.上导向或套筒导向单座阀,稳定性较強。
2.采用长颈型上阀盖,使填科函运离低温源,保证密封和人员操作的安全。
3.阀座用嫘纹固定,或用套筒压紧.结构简单.维修方便,阀座泄漏小。
配用的气动薄膜多弹簧执行机构.输出力较大,整机产品结构紧凑 它适用于控制低温介质,但承受的压差不大。
二:型号、规格
上阀盖形式 | 型号 | 使用温度范围(C°) | 规格(公称通径) |
特长型 | XABP-16,40,64BKD XABP-150#,300#,600#BKD XABPM-16,40,64BKD XABPM-150#,300#,600#BKD |
-250- -45 | DN3/4”-DN200 |

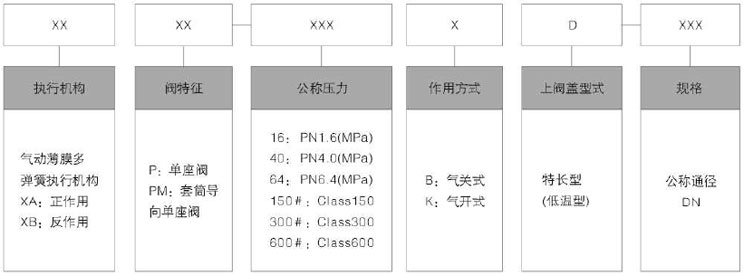

型号、规格编制说明
三、主要技术参数
公称通径DN(mm) | 阀座直径 DN(mm) |
额定流量系数K | 额定行程(mm) | 公称压力 | 流量特性 | 作用方式 | 介质温度范围(C°) | 上阀盖形式 | 固有可调比R | 连接形式 | |
PN(MPa) | ANSI Class | ||||||||||
3/4“ 20 |
3 | 0.08 | 16 | 1.6 4.0 6.4 |
150 300 600 |
直线 |
气开式; 气关式; |
不锈钢阀体-45-250 |
特长型: |
50:1 |
法兰式: 标准按JB79-94; HG20592; hg20615; ANSI B16.5; 或根据用户要求 |
4 | 0.12 | ||||||||||
5 | 0.20 | ||||||||||
6 | 0.32 | ||||||||||
7 | 0.50 | ||||||||||
8 | 0.80 | 直线: 等百分比 | |||||||||
10 | 1.20 | ||||||||||
12 | 2.0 | ||||||||||
15 | 3.6 | ||||||||||
25 | 15 | 3.6 | |||||||||
20 | 6.0 | ||||||||||
25 | 10 | ||||||||||
40 | 25 | 10 | 25 | ||||||||
32 | 16 | ||||||||||
40 | 26 | ||||||||||
50 | 32 | 16 | |||||||||
40 | 26 | ||||||||||
50 | 40 | ||||||||||
65 | 40 | 26 | 40 | ||||||||
50 | 40 | ||||||||||
65 | 60 | ||||||||||
80 | 50 | 40 | |||||||||
65 | 60 | ||||||||||
80 | 95 | ||||||||||
100 | 65 | 60 | |||||||||
80 | 95 | ||||||||||
100 | 150 | ||||||||||
125 | 80 | 95 | 60 | ||||||||
100 | 150 | ||||||||||
125 | 225 | ||||||||||
150 | 100 | 150 | |||||||||
125 | 225 | ||||||||||
150 | 320 | ||||||||||
200 | 125 | 225 | |||||||||
150 | 320 | ||||||||||
200 | 650 |
其他技术参数指标,下载查看
