ZDLP电子式电动单座调节阀

一、概述

ZDLP电子式电动单座调节阀由KDYL系列电子式直行程电动执行机构和单座阀组配而成，电子式电动执行机构内罝伺服放大模块和就地操作机构，只要接入电源和输入信号即可操作，接线简单，而且推力大。阀部件与XTP气动单座调节阀所用的阀一样，所以阀的特性与气动单座调节阀相同。

根据需要，电子式电动执行机构可加罝加热器、过载保护器等附件；有普通型、防爆型:，该产品用于没有压缩空气装罝、岗位分散的场合，泄漏等级要求较高，但压差不大的自动控制系统。

二:型号、规格

气动活塞式执行机构类型	型号	使用温度范围(C°)	规格（公称通径）
标准型	ZDLP-150#、300#、600#^B_K ZDLP-16、40、64、100^B_K	-17-220	DN20-DN200
延长型	ZDLP-150#、300#、600#^B_KE ZDLP-16、40、64、100^B_KE	45--17 220-420
热片型	ZDLP-150#、300#、600#^B_KG ZDLP-16、40、64、100^B_KG	420-450
特长型	ZDLP-150#、300#、600#^B_KD ZDLP-16、40、64^B_KD	-45--196

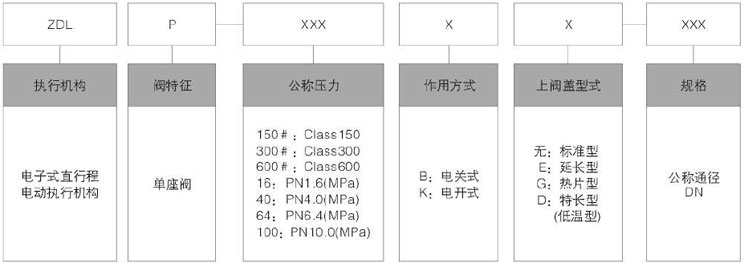

型号、规格编制说明

三、主要技术参数

公称通径 DN（mm）	阀座直径dN(mm)	额定流量系数K	额定行程（mm）	公称压力PN（MPa）		流量特性	作用方式	介质温度范围(C°)	上阀盖型式	固有可调比R	连接形式
				PN（MPa）	ANSIClass
3/4“ 20	3	0.08	16	1.6 4.0 6.4 10.0	150 300 600	直线等百分比	电开式电关式	碳钢阀体； -29-420不锈钢阀体： -196-450	标准型延长型热片型特长型	50:1	法兰式：标准按JB79-94； HG20592； hg20615; ANSI B16.5; 或根据用户要求
	4	0.12
	5	0.20
	6	0.32
	7	0.50
	8	0.80
	10	1.20
	12	2.0
	15	3.6
25	15	3.6
	20	6.0
	25	10
40	25	10	25
	32	16
	40	26
50	32	16
	40	26
	50	40
65	40	26	40
	50	40
	65	60
80	50	40
	65	60
	80	95
100	65	60
	80	95
	100	150
125	80	95	60
	100	150
	125	225
150	100	150
	125	225
	150	320
200	125	225
	150	320
	200	650

其他技术参数指标，下载查看
