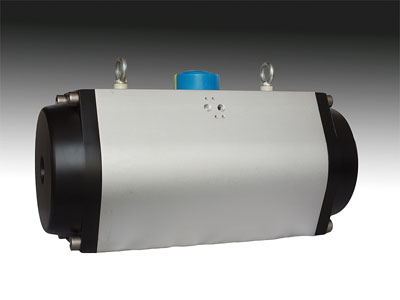

PR P/S 气动轻小型转角式执行机构
一、概述
PR P/S 气动轻小型转角式执行机构是在一个气缸里对称布置二个活塞,相向运动;气压作用在活塞上的推力通过齿条传递到中心齿轮上,形成一个力偶,与中心齿轮一体的输出轴输出转角和力矩,是本厂自主开发的一种新型的气动活塞式执行机构;结构紧凑,输出力矩大,动作可靠.该种执行机构有PRS型 弹簧复位式(又称单作用式)、和PRP型无弹簧式(又称双作用式)二种结构型式,带上阀门定位器,可实现比例调节,因此被广泛地用于球阀、蝶阀等角行程调节阀。
二:型号
结构型式 | 型号 | ||||||
弹簧复位式(单作用) | - | PRS-2 | PRS-3 | PRS-4 | PRS-5 | PRS-6 | PRS-7 |
无弹簧式(双作用) | PRP-1 | PRP-2 | PRP-3 | PRP-4 | PRP-5 | PRP-6 | PRP-7 |
三、主要技术参数
型号 | PRPS-1 | PRPS-2 | PRPS-3 | PRPS-4 | PRPS-5 | PRPS-6 | PRPS-7 |
气缸直径(mm) | Φ55 | Φ80 | Φ110 | Φ160 | Φ220 | Φ270 | Φ300 |
复位弹簧范围(kPa) | - | 150-260 200-350 |
150-260 270-370 |
130-200 200-300 |
130-370 | ||
气源压力(kPa) | 300-800 | ||||||
角行程(度) | 0°-90° | ||||||
正常工作温度(C°) | -40-80 | ||||||
信号接管螺纹 | Rc1/4" | G1/4" | G1/2" | G1/2" |
其他技术参数指标,下载查看
