ZZYP自力式压力调节阀
一、概述
ZZYP自力式压力调节阀阀(简称调压阀)是执行器产品之一,由执行机构、阀、压力管件组成,用于调节阀前压力或阀后压力。其特点如下:
1.它不需要外來的气源、电源,而是利用被调介质的能源实现自动调节。
2.有多个压力范围供选择,在指定的压力范围内可任意调整设定值。
3.采用快开特性的阀芯,动作灵敏,泄漏少。
由于它不锯要外来的能源驱动,也不需要配用变送器、调节器等自控仪表,因此被广泛地用于远离自控中心,或无电、无压缩空气的场所,实现介质的自动减压、稳压,如输油、输气管线,锅炉喷油等要求压力稳定、 但精度要求不太高的自控系统。
二:型号、规格
调节参数类别 | 型号 | 使用温度范围(C°) | 规格(公称通径) |
压力 | ZZYP-16,40,64BK |
-20-350 | DN20-DN300 |

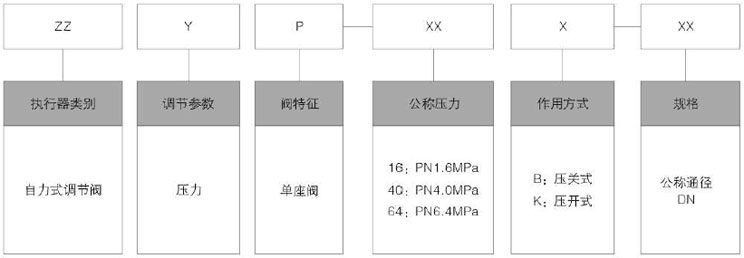

型号、规格编制说明
三、主要技术参数
公称通径DN(mm) | 额定流量系数K | 额定行程(mm) | 公称压力PN(MPa) | 流量特性 | 作用方式 | 介质温度范围(C°) | 调压分段 范围(kpa) |
减压比: 阀前压力 阀后压力 |
连接形式 |
20 | 7 | 8 | 1.6 4.0 6.4 |
快开 | 压开式; 压关式; |
碳钢阀体 不锈钢阀体-20-350 |
15-50. 40-80. 60-100. 80-140. 120-180. 160-220. 200-260. 240-300. 280-350. 330-400. 380-450. 480-560. 540-620. 600-700. 680-800. 780-900. 880-1000. |
30:1 |
法兰式: 标准按JB79-94; HG20592; hg20615; ANSI B16.5; 或根据用户要求 |
25 | 11 | ||||||||
32 | 20 | 10 | |||||||
40 | 30 | ||||||||
50 | 48 | 14 | |||||||
65 | 75 | 70 | |||||||
80 | 120 | ||||||||
100 | 190 | 20 | |||||||
125 | 300 | 25 | |||||||
150 | 480 | ||||||||
200 | 760 | 40 | |||||||
250 | 1100 | 50 | |||||||
300 | 1750 | 60 |
其他技术参数指标,下载查看
