ZZNP自力式氮封阀
一、概述
ZZMP自力式氮封阀是用于储罐顶部稳定氮气密封压力的一种自力式差压(或微压)调节阀。保证储罐顶部的氮气压力始终略高于大气压,使储存液体与空气隔绝,确保储罐的安全,它是氮封装置的主要角色,氮封阀由此得名。它由执行机构、阀、压力管件组成,其特点如下:
1.它不需要外来的能源,而是利用被调介质的能源实现自动调节。
2。膜片有效面积大,能感测微小的压力变化,有多个差压(微压)范围供选择,在指定的压差范围内,工作状态下可任意调整设定值。
3.采用快开特性的单座阀芯,而且无填料,阀杆运动不存在摩擦.因此动作灵敏,泄漏少。
4.阀体为四通结构,因此压开式、压关式可通用同一阀体。
由于它不需要外来的能源驱动,也不需要配用变送器、调节器等自控仪表,因此被广泛地用于远离自控中心,孤立分散又工况稳定的自控场合。 除了用于氮封装置外,也可用来调节燃气与空气的配比,保证燃气炉子充分燃烧;或用于氢冷发电机组的密封油系统,控制密封油与氢气的压力差, 确保可靠密封等。
二:型号、规格
调节方式 | 型号 | 使用温度范围(C°) | 规格(公称通径) |
调节阀后压力 | ZZNP-1.0B | -20-80 | DN20-DN100 |
调节阀前压力 | ZZNP-1.0K |

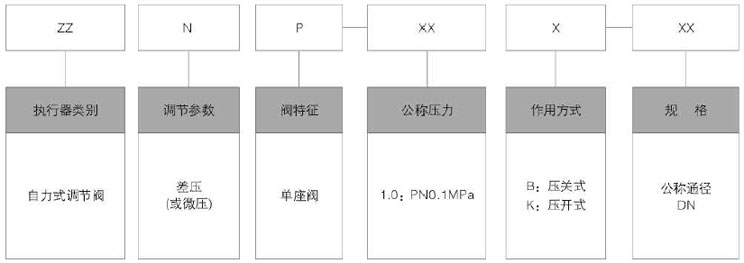

型号、规格编制说明
三、主要技术参数
公称通径DN(mm) | 额定流量系数K | 额定行程(mm) | 公称压力PN(MPa) | 流量特性 | 作用方式 | 介质温度范围(C°) | 调压分段 范围(kpa) |
连接形式 |
20 | 8 | 6 | 1.0 |
快开 | 调节阀前 压力: 压开式; 调节阀后 压力: 压关式; |
碳钢阀体 不锈钢阀体 -20-80 |
0.5-5.5. 5-10. 9-14. 13-19. 18-24. 22-28. 26-33. 31-38. 36-44. 42-51. 49-58. 56-66. 64-78. 76-90. 88-100. |
法兰式: 标准按JB79-94; HG20592; hg20615; ANSI B16.5; 或根据用户要求 |
25 | 11 | 8 | ||||||
32 | 20 | |||||||
40 | 32 | 10 | ||||||
50 | 50 | |||||||
65 | 80 | 15 | ||||||
80 | 100 | |||||||
100 | 160 | 20 |
其他技术参数指标,下载查看
